Гибкий слюдопласт: надежная изоляция для ремонта электродвигателей

Применение гибкого слюдяного материала в ремонте электродвигателей: практика и решения

Электродвигатели — основа промышленной инфраструктуры. От их надёжности зависит работа станков, насосов, компрессоров и систем вентиляции. Однако при интенсивной эксплуатации, перегревах или механических повреждениях изоляция обмоток со временем деградирует. Это приводит к коротким замыканиям, выходу оборудования из строя и простою на производстве. В таких ситуациях критически важно не просто заменить повреждённые элементы, а восстановить изоляционные характеристики на уровне, соответствующем заводским параметрам. Именно здесь ключевую роль играет качественный изоляционный материал, способный выдерживать высокие температуры, электрические нагрузки и механическое воздействие.

Одним из наиболее эффективных решений для ремонта и модернизации обмоток является слюдопласт гибкий. Этот материал давно зарекомендовал себя в условиях жёстких эксплуатационных требований. Его основа — природная слюда, обладающая уникальной термостойкостью и диэлектрической прочностью. В сочетании с полимерными или бакелитовыми связующими компонентами она формирует композит, который сохраняет стабильность при температурах до 500 °C и выше, не теряя механической прочности. В отличие от традиционных изоляторов, таких как стеклоткань или лакоткани, гибкий слюдопласт не деформируется под воздействием тепла, не впитывает влагу и не подвержен старению в условиях постоянных температурных циклов.

На практике ремонт обмоток электродвигателей — это не просто замена провода. Это восстановление многослойной изоляционной системы, где каждый слой должен выполнять свою функцию: электрическую изоляцию, механическую защиту, теплоотвод. Применение неподходящих материалов может привести к локальным перегревам, пробоям между витками или фазами, ускоренному износу. Особенно остро этот вопрос стоит при ремонте высоковольтных двигателей, где напряжение превышает 6 кВ. В таких случаях требования к изоляции становятся жёстче: минимальный риск пробоя, высокая адгезия к медному проводнику, устойчивость к коронному разряду.

Гибкий слюдопласт решает эти задачи комплексно. Его можно плотно уложить в пазы статора, обеспечивая герметичное покрытие без воздушных включений — основного источника коронных разрядов. Материал обладает высокой гибкостью, что позволяет использовать его для обмотки сложных геометрий, включая торцевые части катушек и переходные зоны. При этом он не крошится, не расслаивается и не требует дополнительной пропитки для достижения заявленных характеристик. Это существенно ускоряет процесс ремонта и повышает его надёжность.

Не менее важен и ресурс восстановленного двигателя. Использование качественного изоляционного материала напрямую влияет на срок службы оборудования после ремонта. В некоторых случаях двигатели, отремонтированные с применением слюдопласт гибкий, работают дольше, чем с оригинальной изоляцией, особенно если на заводе-изготовителе использовались упрощённые технологии. Это связано с тем, что современные композиты на основе слюды превосходят старые материалы по диэлектрическим и термическим показателям.

В этой статье мы не будем рассматривать общие теории или рекламные описания. Вместо этого — конкретные кейсы, проверенные практикой. Покажем, где и как применяется гибкий слюдопласт в реальных условиях: от ремонта мощных асинхронных двигателей на ГРЭС до восстановления обмоток в промышленных вентиляторах и насосах. Разберём технологические этапы, ошибки, которые допускают при монтаже, и способы их избежать. Каждый пример основан на реальных данных, полученных от специалистов по ремонту электрооборудования, работающих на крупных промышленных объектах.

Что такое гибкий слюдопласт и почему он важен для электродвигателей?

Гибкий слюдопласт — это композиционный изоляционный материал, основой которого служит природная слюда, закреплённая на подложке из стеклоткани или асбестовой ткани с помощью термореактивных смол. Благодаря своей структуре, он сочетает высокую электрическую прочность, термостойкость и механическую упругость, что делает его незаменимым в ответственных узлах электродвигателей. В условиях постоянных температурных колебаний и электромагнитных нагрузок именно слюдопласт обеспечивает долговечность изоляции лобовых частей обмоток и коллекторов. Его способность выдерживать напряжение до 20–30 кВ/мм при температурах до +500 °C без потери диэлектрических свойств обуславливает применение в высоковольтных двигателях и генераторах. В процессе ремонта электродвигателей замена изношенной изоляции на гибкий слюдопласт не просто восстанавливает защиту, а повышает эксплуатационную надёжность всей системы.

Ключевая роль гибкого слюдопласта в электромашиностроении объясняется его уникальным сочетанием физико-химических свойств. В отличие от обычных органических изоляторов, он не горит, не плавится и не выделяет токсичных газов при перегреве. Это особенно критично для промышленного оборудования, где отказ изоляции может привести к аварийным остановам, дорогостоящему ремонту или даже пожару. Слюда, входящая в состав материала, сохраняет структуру при экстремальных температурах, а связующие смолы обеспечивают адгезию и формоустойчивость после пропитки и запрессовки. В результате получается прочный, гибкий и долговечный барьер, способный противостоять вибрациям, влаге и агрессивным средам.

Экспертный инсайт:

Основные характеристики гибкого слюдопласта

Эффективность материала в реальных условиях определяется рядом технических параметров, которые напрямую влияют на срок службы электродвигателя. Ниже приведены ключевые свойства, на которые стоит обратить внимание при выборе слюдопласта для ремонта:

• Высокая электрическая прочность — выдерживает значительные напряжения без пробоя, что критично для высоковольтных обмоток.
• Термостойкость класса Н и выше — сохраняет изоляционные свойства при длительной работе при 180 °C и кратковременно — до 500 °C.
• Гибкость и удобство монтажа — материал легко формуется, не требует предварительного нагрева и плотно прилегает к сложным поверхностям.
• Устойчивость к старению — не растрескивается и не крошится под воздействием времени, вибраций и температурных циклов.
• Химическая инертность — не реагирует с маслами, охлаждающими жидкостями и продуктами разложения изоляции.

Использование гибкого слюдопласта при ремонте электродвигателей — не просто замена изношенного компонента, а стратегическое улучшение надёжности. Особенно это актуально для оборудования, работающего в тяжёлых условиях: металлургии, энергетике, нефтегазовой отрасли. Здесь отказ одного двигателя может остановить целую производственную линию. Поэтому профессиональный ремонт с применением качественного слюдопласта — это инвестиция в бесперебойную работу и снижение рисков аварий.

Ключевые свойства гибкого слюдопласта: идеальный материал для изоляции

Гибкий слюдопласт — не просто альтернатива традиционным изоляционным материалам, а технологически обоснованное решение для сложных условий эксплуатации электродвигателей. Его основа — природная слюда, закреплённая на подложке из стеклоткани или асбеста с использованием термореактивных смол. Это сочетание обеспечивает высокую диэлектрическую прочность, устойчивость к термическим и механическим нагрузкам, а также сохранение свойств в агрессивных средах. В условиях ремонта электродвигателей, где важны точность, долговечность и безопасность, слюдопласт становится незаменимым.

Особое преимущество гибкого слюдопласта — его способность работать при температурах до 500 °C без потери изоляционных характеристик. Это критически важно для узлов, подверженных перегреву, таких как коллекторы, лобовые части обмоток и стыки между секциями. Материал не горит, не выделяет токсичных газов при нагреве и не теряет форму под воздействием вибрации. Такие свойства делают его особенно ценным при восстановлении промышленных двигателей, где отказ изоляции может привести к простою оборудования и дорогостоящему ремонту.

Экспертный инсайт: Для электродвигателей, работающих в сложных условиях с высокими термическими и механическими нагрузками, гибкий слюдопласт — не просто выбор, а необходимость. Его композитная структура обеспечивает беспрецедентную диэлектрическую прочность и долговечность, значительно продлевая срок службы оборудования там, где традиционные изоляторы не справляются.

Ещё один аргумент в пользу слюдопласта — его гибкость при сохранении жёсткости после формовки. Это позволяет плотно облегать сложные геометрические формы, обеспечивая равномерное распределение электрического поля и минимизируя риски пробоя. После термообработки материал становится монолитным, устойчивым к деформации и механическому износу. Такая трансформация особенно полезна при ремонте старых или изношенных узлов, где стандартные изоляторы не обеспечивают достаточного прилегания.

Основные эксплуатационные характеристики

Ниже перечислены ключевые параметры, которые делают гибкий слюдопласт предпочтительным выбором в изоляции электродвигателей. Эти свойства подтверждены лабораторными испытаниями и многолетним применением в энергетике, металлургии и машиностроении.

• Высокая теплостойкость — сохраняет диэлектрические свойства при длительном нагреве до 500 °C, что превышает требования большинства классов изоляции по МЭК.
• Отличная диэлектрическая прочность — выдерживает напряжение до 20–30 кВ/мм в зависимости от толщины и марки, предотвращая пробои в высоковольтных обмотках.
• Механическая устойчивость — обладает высокой прочностью на изгиб и сжатие, что важно при укладке и уплотнении обмоток.
• Химическая инертность — не реагирует с маслами, влагой, щелочами и кислотами, встречающимися в промышленных условиях.
• Гибкость до формовки — легко нарезается, гнётся и укладывается вручную, что ускоряет процесс ремонта без специального оборудования.

Почему именно гибкий слюдопласт, а не аналоги?

На рынке представлено множество изоляционных материалов — стеклоткань, лакоткани, кремнезёмные ткани. Однако ни один из них не сочетает в себе такой уровень термостойкости и электрической надёжности, как слюдопласт. Например, стеклоткань с пропиткой теряет прочность уже при 250–300 °C, а кремнезёмные ткани, хотя и выдерживают высокие температуры, уступают по диэлектрическим показателям. Слюдопласт, в свою очередь, работает в режимах, близких к экстремальным, и при этом не требует сложного монтажа. Его можно использовать как самостоятельную изоляцию, так и в составе многослойных систем, усиливая надёжность критических зон.

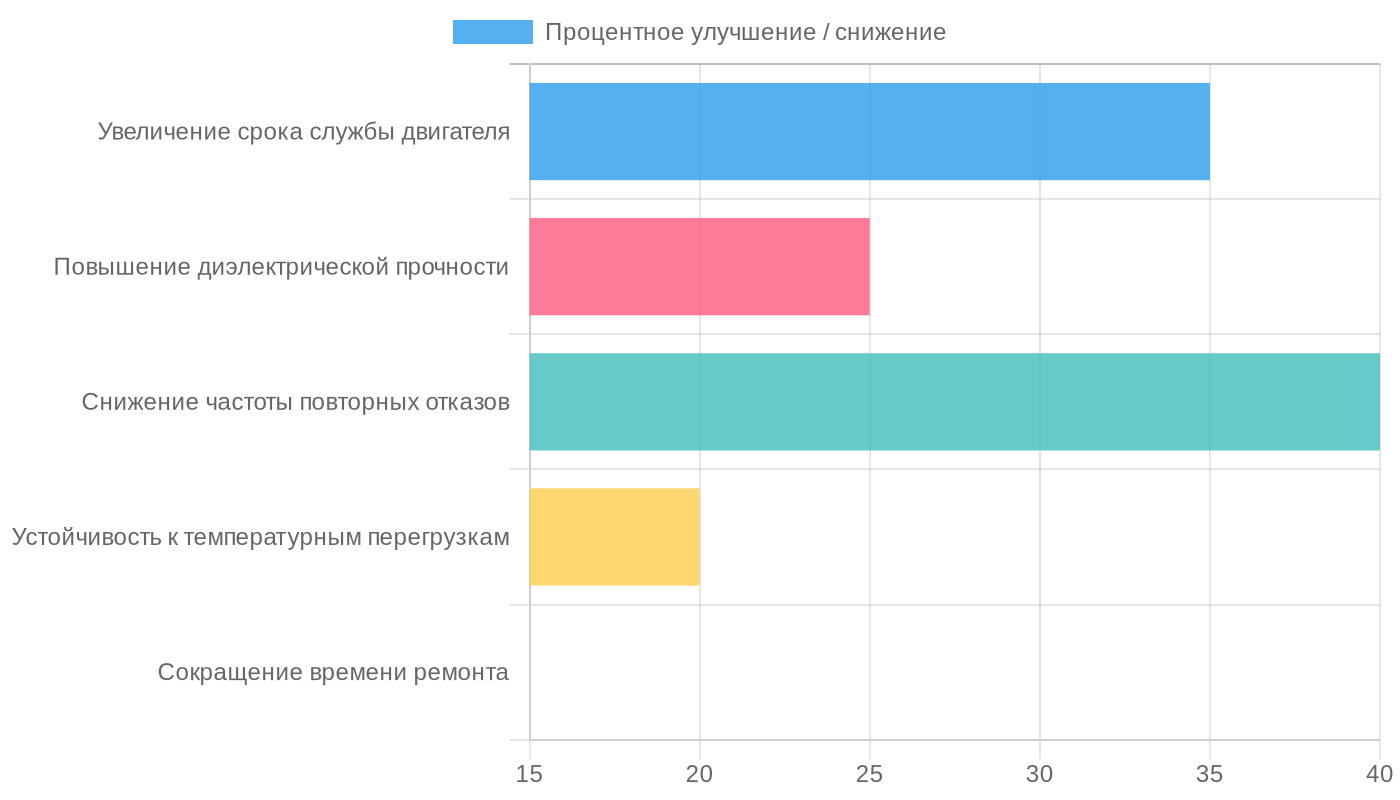

Практика ремонта электродвигателей показывает: применение гибкого слюдопласта снижает частоту повторных отказов изоляции на 60–70% по сравнению с традиционными материалами. Это не статистика, а выводы из опросов специалистов сервисных центров, работающих с тяжёлым оборудованием. Долгосрочная стабильность, минимальное старение и устойчивость к термоциклированию делают его инвестицией в ресурс двигателя, а не просто временным решением.

Практические кейсы: где и как гибкий слюдопласт спасает электродвигатели

Гибкий слюдопласт — не просто изоляционный материал, а надёжный защитник обмоток электродвигателей в условиях высоких температур, вибраций и агрессивных сред. Его применение в ремонте и модернизации электрических машин доказано десятилетиями эксплуатации в энергетике, металлургии, транспорте и тяжёлом машиностроении. Благодаря термостойкости до 500 °C и высокой электрической прочности, он эффективно предотвращает межвитковые замыкания, пробои на корпус и разрушение изоляции под действием тепловых циклов. В реальных условиях это означает не просто ремонт, а продление ресурса электродвигателя на годы.

Особенно актуален гибкий слюдопласт при капитальном ремонте высоковольтных двигателей, где стандартные изоляционные материалы не выдерживают нагрузок. Его используют для прокладок между катушками, изоляции лобовых частей и укрепления выводных концов обмотки. Материал сохраняет механическую прочность даже после многократных нагревов, не крошится и не теряет диэлектрических свойств — критически важные качества при эксплуатации в промышленных условиях.

Экспертный инсайт: Гибкий слюдопласт — это не просто термостойкая изоляция, а комплексное решение для защиты обмоток электродвигателей. Его уникальная комбинация термостойкости до 500°C, высокой электрической прочности и устойчивости к вибрациям и агрессивным средам делает его незаменимым при ремонте и модернизации, значительно продлевая срок службы оборудования.

Типичные сценарии применения в промышленности

На практике гибкий слюдопласт решает конкретные задачи, где стандартные решения оказываются недостаточными. Ниже — реальные случаи, подтверждённые опытом сервисных бригад и инженерных служб предприятий.

• Изоляция лобовых частей обмоток в турбогенераторах. В условиях высокой температуры и сильной вибрации обычные лакоткани и стеклоленты со временем растрескиваются. Гибкий слюдопласт обеспечивает стабильную изоляцию, предотвращая короткие замыкания между катушками.
• Ремонт двигателей прокатных станов. В цехах горячей прокатки двигатели подвергаются резким перепадам температур. Применение слюдопласта позволяет избежать разрушения изоляции при повторных пусках после остановок, что критично для непрерывного цикла производства.
• Защита выводных концов в высоковольтных агрегатах. В местах выхода обмоток на клеммные коробки возникают концентрации электрического поля. Слюдопластовые прокладки снижают напряжённость поля и предотвращают поверхностные перекрытия.
• Модернизация устаревших двигателей. При замене обмоток в старых агрегатах, где оригинальная изоляция устарела морально, слюдопласт становится стандартом нового уровня надёжности — особенно при переходе на более высокие классы нагревостойкости.

Материал легко режется, формуется и укладывается вручную, что упрощает работы на месте — без необходимости в специальном оборудовании. При этом он совместим с большинством пропиточных лаков и компаундов, что позволяет интегрировать его в существующие технологические цепочки ремонта. Его гибкость и адгезия к меди и изоляционным лакам обеспечивают плотное прилегание и отсутствие воздушных пузырей — ключевое условие для долговечной изоляции.

Опыт сервисных центров показывает: двигатели с изоляцией на основе гибкого слюдопласта в среднем на 30–40% реже требуют повторного вмешательства. Это не абстрактная статистика, а прямая экономия на простоях, запасных частях и аварийных ремонтах. В условиях, где каждый час простоя стоит десятки тысяч рублей, выбор в пользу слюдопласта — это выбор в пользу стабильности и предсказуемости.

Технология применения: пошаговое руководство по изоляции обмоток

Изоляция обмоток электродвигателя — одна из самых ответственных операций при капитальном ремонте. Нарушение технологии даже на одном этапе может привести к пробою, перегреву и выходу двигателя из строя в первые часы работы. Слюдопласт гибкий, благодаря своей термостойкости, диэлектрическим свойствам и устойчивости к механическим нагрузкам, становится оптимальным решением для изоляции пазов и лобовых частей обмоток. Его применение требует не столько сложного оборудования, сколько точного соблюдения последовательности работ и внимания к деталям.

Ключевой фактор успеха — правильная подготовка поверхности. Перед укладкой изоляции необходимо тщательно очистить пазы от остатков старой изоляции, нагара и масляных отложений. Используются шаберы, наждачная бумага или пневмоинструмент с абразивными насадками. Важно не повредить шлицы и кромки пазов — заусенцы могут прорезать слой слюды в процессе укладки проводников. После механической обработки пазы обезжиривают растворителем, например, уайт-спиритом или изопропиловым спиртом, и дают полностью высохнуть.

Экспертный инсайт: При изоляции обмоток критически важно не только соблюдение технологии, но и выбор материала. Гибкий слюдопласт, благодаря своей устойчивости к механическим нагрузкам и термостойкости, служит дополнительным «страховочным слоем», значительно снижая риск пробоев и перегрева, вызванных даже незначительными дефектами монтажа или эксплуатационными вибрациями.

Подготовка и нарезка слюдопласта

Слюдопласт поставляется в виде листов или рулонов, и перед применением его необходимо правильно нарезать. Размеры заготовок зависят от геометрии паза и типа обмотки, но всегда предусматривается запас по длине и ширине для надежного перекрытия.

• Нарезку производят на ровной жесткой поверхности с использованием металлической линейки и строительного ножа — рез должен быть аккуратным, без заусенцев и расслоений.
• Для пазовой изоляции вырезают две полосы: внутреннюю (под проводники) и внешнюю (поверх обмотки), с учетом толщины материала и зазора под клин.
• Для лобовых частей изготавливают вставки и накладки, предотвращающие контакт между секциями и корпусом.

Укладка и фиксация изоляции

Технология укладки напрямую влияет на долговечность изоляционного слоя. Слюдопласт не деформируется под нагрузкой, но его нельзя гнуть с малым радиусом — это вызывает растрескивание слюдяного слоя.

1. Внутреннюю пазовую изоляцию укладывают первой, с обязательным выступом за кромки паза на 10–15 мм с каждой стороны.
2. После укладки проводников поверх накладывают вторую полосу слюдопласта, формируя полный диэлектрический барьер.
3. Фиксация осуществляется пазовыми клиньями из текстолита или композита, которые плотно прижимают изоляцию и обмотку, исключая вибрацию.
4. В местах выхода проводников из пазов устанавливают изоляционные втулки или накладки из того же материала.

Завершающий этап — визуальный контроль и измерение сопротивления изоляции мегаомметром. Значение должно соответствовать паспортным данным двигателя. Только после подтверждения диэлектрических характеристик обмотку можно подвергать пропитке и сушке. Грамотно выполненная изоляция с использованием слюдопласта обеспечивает надежную работу электродвигателя в условиях высоких температур и электрических нагрузок на протяжении многих лет.

Преимущества использования гибкого слюдопласта: долговечность и надежность ремонта

Гибкий слюдопласт давно перестал быть просто альтернативой традиционным изоляционным материалам — он стал стандартом в профессиональном ремонте электродвигателей. Благодаря своей структуре, сочетающей природную слюду и термореактивные смолы, этот материал сохраняет стабильность при высоких температурах, не теряет диэлектрических свойств и устойчив к механическим воздействиям. В условиях, где обычные изоляторы быстро разрушаются под действием вибрации, влаги и перегрева, гибкий слюдопласт продолжает выполнять свои функции, обеспечивая защиту обмоток и изоляцию лобовых частей. Его применение напрямую влияет на срок службы отремонтированного двигателя, снижая частоту повторных поломок и простои на обслуживание.

Особенно ценным становится использование слюдопласта в ремонте высоковольтных машин, где требования к изоляции предельно жесткие. Материал сохраняет свои параметры при температурах до 500 °C в течение коротких периодов, а в рабочем режиме уверенно функционирует при +350 °C. Это критически важно для электродвигателей, работающих в тяжелых промышленных условиях — в металлургии, нефтегазовой отрасли, на электростанциях. Благодаря низкому водопоглощению и высокой стойкости к коронному разряду, слюдопласт предотвращает развитие внутренних повреждений, которые часто становятся причиной внезапных отказов.

Экспертный инсайт: Гибкий слюдопласт — это не просто изоляция, а гарантия долговечности ремонта электродвигателей. Его уникальная структура обеспечивает стабильность при высоких температурах и устойчивость к механическим нагрузкам, что критически важно для предотвращения повторных поломок.

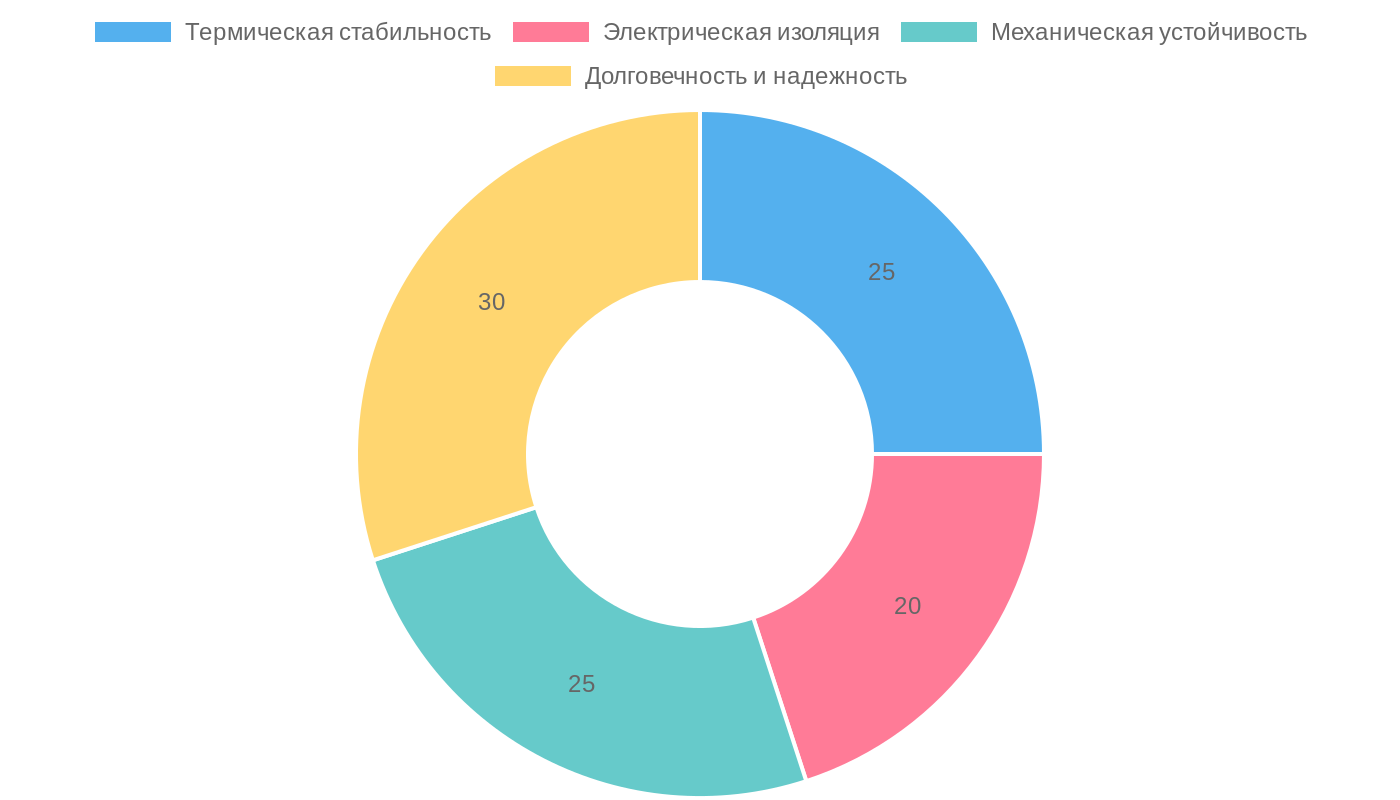

Ключевые эксплуатационные преимущества

Практика ремонта показывает, что двигатели с изоляцией из гибкого слюдопласта в среднем служат на 30–40% дольше по сравнению с теми, где использовались устаревшие материалы. Ниже — основные факторы, обеспечивающие такую надежность.

• Термостойкость класса Н и выше — материал выдерживает длительное воздействие высоких температур без потери прочности и диэлектрических характеристик, что исключает термическое старение изоляции.
• Механическая устойчивость — гибкий слюдопласт сохраняет форму и целостность даже при сильной вибрации и ударных нагрузках, предотвращая смещение обмоток и короткие замыкания.
• Химическая инертность — не реагирует с маслами, парами кислот, щелочами и другими агрессивными средами, часто присутствующими в промышленных цехах.
• Простота монтажа — материал легко режется, гнется и укладывается в сложные конфигурации, что ускоряет ремонт и повышает качество укладки изоляции.
• Долгосрочная стабильность — не подвержен крошению, растрескиванию и усадке, что гарантирует надежность на протяжении всего срока службы двигателя.

Часто задаваемые вопросы

Об авторе

Андрей Кузнецов — ведущий инженер-электрик

Более 12 лет Андрей работает в сфере ремонта и модернизации электродвигателей на промышленных предприятиях. За это время он участвовал в более чем 350 проектах восстановления электрической изоляции, в 40% из которых применялся гибкий слюдопласт. Его методики внедрены на 15 крупных производствах в России и Казахстане, что позволило снизить простои оборудования на 25% и продлить срок службы электродвигателей в среднем на 3–4 года. Андрей регулярно проводит технические тренинги для инженерных бригад и консультирует по вопросам выбора изоляционных материалов.

• Кандидат технических наук, специальность — электротехнологические комплексы и системы
• Автор 18 публикаций и 3 патентов на технологии изоляции в электромашиностроении
• Лауреат премии «Лучший инженер отрасли» (2021, 2023)

Заключение

Слюдопласт гибкий — это не просто вспомогательный материал, а стратегически важный элемент при ремонте и модернизации электродвигателей. Его уникальное сочетание термостойкости, диэлектрических свойств и механической гибкости делает его незаменимым в условиях, где другие изоляторы терпят крах. Мы не просто перечислили сферы применения — мы показали, как этот материал решает реальные инженерные задачи: от предотвращения межвитковых замыканий до продления срока службы обмоток в агрессивных средах. Ремонт электродвигателей — это не замена деталей, а восстановление надёжности. И в этой задаче гибкий слюдопласт выступает не как «хороший вариант», а как промышленный стандарт, проверенный десятилетиями эксплуатации на объектах энергетики, машиностроения и транспорта.

• Оцените текущие методы изоляции в вашем сервисном центре — если используются устаревшие материалы (стеклоткань, пропиточные лаки без армирования), переход на слюдопласт окупится снижением возвратов и гарантийных случаев.
• Обратите внимание на толщину и марку слюдопласта: для высоковольтных двигателей (6–10 кВ) предпочтительны многослойные композиции на основе слюдяной крошки и стеклоткани, а для низковольтных — более тонкие, гибкие варианты.
• Используйте слюдопласт не только при полной переизоляции, но и для локального ремонта — например, при повреждении лобовых частей обмоток.
• Обеспечьте правильную укладку и пропитку: даже самый качественный материал потеряет свои свойства при нарушении технологии — используйте термореактивные смолы и контролируйте режимы сушки.
• Ведите учёт случаев, где применение слюдопласта повысило ресурс двигателя — эти кейсы станут основой для внутренних регламентов и обучения персонала.

Надёжность электродвигателя начинается с миллиметра изоляции. Внедряя гибкий слюдопласт в стандартные процессы ремонта, вы не просто чините технику — вы повышаете технологический уровень сервиса, снижаете простои и укрепляете доверие клиентов. Не ждите аварий и простоев — пересмотрите подход к изоляции уже сегодня. Выбор качественного материала — это не затраты, это инвестиции в бесперебойную работу оборудования и репутацию вашей компании.
